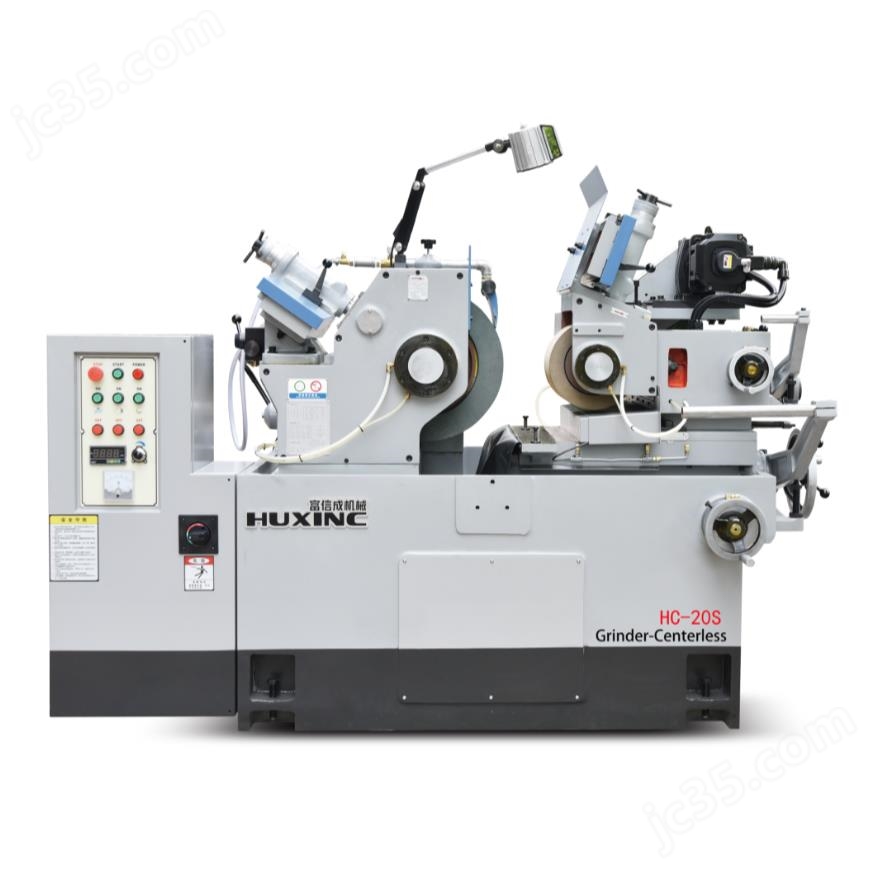

FX-20S无心磨床之底座z广泛的系列机种选择,满足各种研磨需求。z齐全的选购配备,提升操作功能及方便性。
FX-20S无心磨床机床参数:
型 号 | FX-20S | FX-24S-200 |
标准工作台工作直径 | Φ1~80mm | Φ1~80mm |
研磨轮尺寸 | Φ510×205×Φ254mm | Φ610×205×Φ304.8mm |
调整轮尺寸 | Φ305×205×Φ127mm | Φ330×205×Φ203.2mm |
研磨轮转速 | 1350R.P.M | 1100R.P.M |
调整轮转速 | 0~250R.P.M | 0~250R.P.M |
砂轮驱动马达 | 20HP | 25HP |
调整轮驱动马达 | 3.0KW ACSERVOMOTOR | 3.0KW ACSERVOMOTOR |
油压泵驱动马达 | 2HP | 2HP |
冷却泵驱动马达 | 1/4HP | 1/4HP |
调整轮进刀手轮 | 3.5mm/转0.05mm/刻度 | 3.5mm/转0.05mm/刻度 |
调整轮微调手轮 | 0.1mm/转0.001mm/刻度 | 0.1mm/转0.001mm/刻度 |
工作台进刀手轮 | 9mm/转0.1mm/刻度 | 伺服进给zui小设定量为0.0005mm |
工作台微调手轮 | 0.2mm/转0.001mm/刻度 | 伺服进给zui小设定量为0.0005mm |
修整进刀手轮 | 2mm/转0.01mm/刻度 | 2mm/转0.01mm/刻度 |
调整轮倾斜角度 | 5°~-3° | 5°~-3° |
调整轮回转角度 | ±5° | ±5° |
机械尺寸 | 2550×2050×1650mm | 2550×2050×1650mm |
装箱尺寸 | 3050×2500×1250mm | 3050×2500×1250mm |
机械重量 | 3200kgs | 6000kgs |
装箱重量 | 3500kgs | 6500kgs |
FX-20S无心磨床机床特性
◆高刚性结构
之底座采用个高级铸铁(FC30)铸成,并经正常化热处理,双V型润滑设计,确保长期使用后无机体变形之虑。
上下进刀微调可达0.001mm。
砂轮修整装置可作±6°调整,工件与调整轮接面精准。
zui广泛的系列机种选择,满足各种研磨需求。
zui齐全的选购配备,提升操作功能及方便性。
机械经zui严格测试与品管,保证*性能,精密,zui低故障率。
◆修整装置
砂轮与调整装置是油压驱动,无段变速,修整平稳且修整座采用特殊合金铸铁,并经烧炖处理及精密铲花加工而成,以确保修整的平坦与真直。
◆调整轮用伺服马达
调整轮使用伺服马达驱动,可任意调整到适当的转速、且用涡杆配合涡轮直接传动主轴,可因受传动零件少之影响而得到较好之真圆度。
◆冷却风扇
可降低主轴润滑油,以减少热变形,及延长油封、主轴及合金轴承的寿命。
◆压力开关
砂轮主轴轴承自动润滑系统中压力开关,在润滑油压力未达到额定数时,主轴马达不能启动或会自动停止转动,以避免主轴旋转而损坏。
◆砂轮主轴循环油镜
通过直观的方式来检测循环油是否变质,以确保主轴正常运转。
◆调整轮修整R角
在通过研磨时,通过调整此角来有效改变工件的研磨精度。
◆油压开关
用来改变砂轮或者调整轮修整方向及速度。
◆调整轮倾斜角
通过倾斜角的改变来调节工件的轴向推进速度。
◆进刀微调手轮
每刻度进刀量:0.001mm
◆主轴油压表
促使主轴在正常循环油压力值下工作,压力超标时自动停机保护。
◆通过式研磨
因应对自动化需求的增加,各种自动送、收料的装置已针对圆管、轴和杆件的通过式研磨来设计,适合做大量的工件研磨。这样全自动化的装置大幅度降低原本生产制造成本,同时亦提升了产能。
◆停止式研磨
因应顶部、肩部及多径式的研磨部分,各种形式的停止研磨,其自动送收料件装置可根据工件外形及长度来设计。这样全自动化的装置不仅降低了操作上的错误、节省劳力成本,更增强了生产效能。
